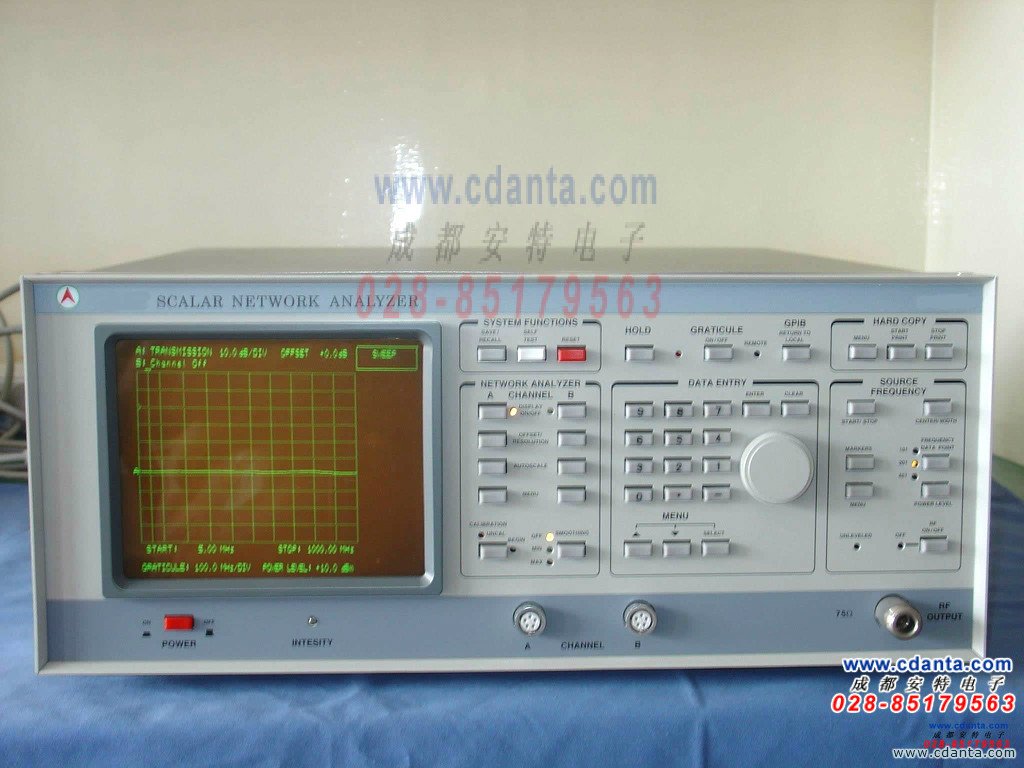

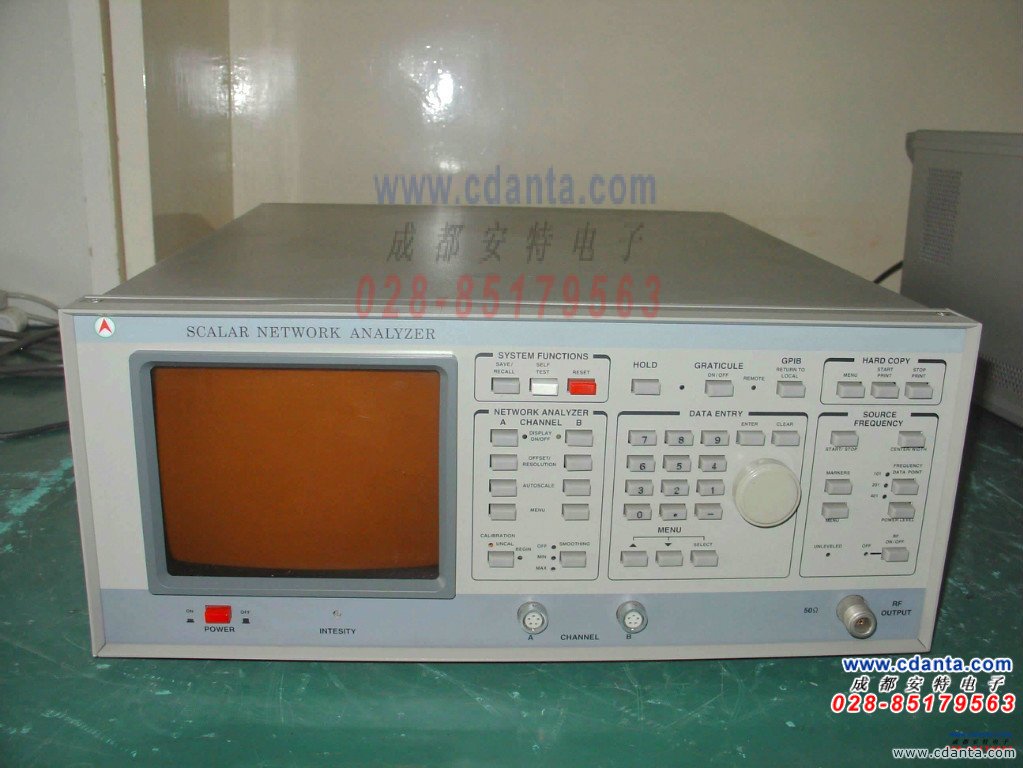

AT3616标量网络分析仪

频率范围 3.0~5.0GMHz
频率分辨率 10KHz
点频准确度 优于+200KHz
电平控制输出 +10dBm~+0.1dBm,以0.1dB步进
功率范围 用选购件程控衰减器为+10dBm~-70dB以0.1dB步进
RF输出阻抗 50Ω、75Ω
RF输出接头 N型阴头
源驻波 <1.5
输出功率平坦度 ±0.5dB带程控衰减器：±（1dB+0.1dB/10dB衰减量）
信号纯度 谐波及非谐波：<-30dBc剩余AM:-50dBc(100KHz带宽内) 剩余FM:5KHz峰-峰值（后置检测带宽30Hz~15KHz）
扫频时间 由数据点数和平滑选择在5.5s~100ms内,自动地确定

网络分析仪

显示: 线7寸（178mm）对角
定标分辩率 0.1dB~10dB/格，以0.1dB步进，每项个通道单独控制
偏移范围 +99.9~-99.9dB,以0.1dB增量变化
水平数据点 101，201，401点，由前面板选择
动态范围 +16~-60dBm（两个通道）
归一化 对仪器的全频段每根迹线存贮800点
栅格 垂直分10格，水平自动设置。可关全部栅格
频标 有8个独立控制的频标，在有效频标上两迹线的幅度以dB或dBm读出

物理特性

外型尺寸 177高×430宽×495深（mm3）
重量 16kg
电源 ~220v±10%,50Hz±5%.100VA
工作温度范围 0℃~40℃
